Тороидальды индуктор дегеніміз не және ол қазіргі электроникада неге маңызды?

Тороидты индукторларқазіргі заманғы электрондық жүйелердегі ең тиімді және кеңінен қолданылатын пассивті компоненттердің бірі болып табылады. Олардың сақина тәріздес ядросының бірегей дизайны дәстүрлі индукторлармен салыстырғанда жоғары магниттік оқшаулауды, электромагниттік кедергілерді азайтуды және жоғары энергия тиімділігін қамтамасыз етеді. Бұл мақалада тороидты индуктор дегеніміз не, ол қалай жұмыс істейді, неліктен қуат электроникасы үшін маңызды және әртүрлі қолданбалар үшін дұрыс түрді қалай таңдау керек. Ол сондай-ақ инженерлерге, сатып алушыларға және өнім әзірлеушілеріне негізделген шешім қабылдауға көмектесу үшін жалпы қиындықтарды, нақты әлем қолданбаларын және практикалық дизайнды қарастырады.

Мазмұны

• 1. Тороидты индуктор негіздерін түсіну
• 2. Тороидальды индуктор қалай жұмыс істейді
• 3. Кәдімгі индукторларға қарағанда негізгі артықшылықтар
• 4. Негізгі материалдар және олардың әсері
• 5. Нақты дүние қолданбалары
• 6. Оң жақ тороидальды индукторды қалай таңдауға болады
• 7. Жалпы мәселелер және ақаулықтарды жою
• 8. Тороидальды және басқа индуктор түрлері
• 9. Инженерлер үшін жобаны қарастыру
• 10. Индукторлық технологияның болашақ тенденциялары
• 11. Жиі қойылатын сұрақтар
• 12. Қорытынды
• 13. Өндіруші туралы ақпарат және байланыс

1. Тороидты индуктор негіздерін түсіну

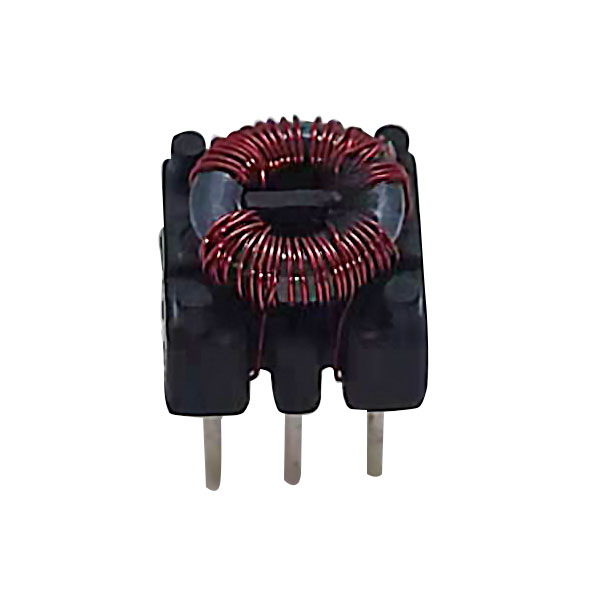

Тороидты индуктор - бұл пончик немесе сақина (тороид) тәрізді индуктор түрі. Ол мыс сыммен оралған дөңгелек магниттік ядродан тұрады. Сым арқылы электр тогы өткенде, ядроның ішінде магнит өрісі пайда болады, ол энергияны магнетизм түрінде сақтайды.

Дәстүрлі электромагниттік индукторлардан айырмашылығы, тороидтық дизайндағы магнит өрісі негізінен ядрода шектелген. Бұл бірегей қасиет энергияның жоғалуын және электромагниттік кедергіні (EMI) айтарлықтай төмендетеді, бұл оны өнімділігі жоғары электрондық схемалар үшін өте қолайлы етеді.

Қарапайым тілмен айтқанда, тороидальды индуктор мыналарға арналған:

• Энергияны магнит өрісінде сақтаңыз
• Электр шуды сүзгілеу
• Тізбектердегі ток ағынын тұрақтандыру

2. Тороидальды индуктор қалай жұмыс істейді

Тороидты индуктордың жұмыс принципі электромагниттік индукцияға негізделген. Айнымалы ток (AC) катушка арқылы өткенде, ол тороидальды ядрода өзгермелі магнит өрісін тудырады. Бұл өзгеретін өріс индуктивтілік деп аталатын қарама-қарсы кернеуді тудырады.

Ядроның жабық контурлы пішіні магнит ағынының көп бөлігі материалдың ішінде қалуын қамтамасыз етеді, ағып кетуді азайтады және тиімділікті арттырады.

Негізгі жұмыс кезеңдері мыналарды қамтиды:

1. Ток орам арқылы өтеді
2. Тороидтың ішінде магнит өрісі пайда болады
3. Энергия магнит ағынында сақталады
4. Ағымдағы өзгерістерге қарсылық тізбектің әрекетін тұрақтандырады

Бұл басқарылатын энергияны сақтау және босату тороидты индукторларды қуатты реттеу жүйелерінде маңызды етеді.

3. Кәдімгі индукторларға қарағанда негізгі артықшылықтар

Тороидты индукторлар көптеген салаларда жоғары электрлік және физикалық қасиеттеріне байланысты таңдалады. Төменде негізгі артықшылықтар берілген:

• Жоғары тиімділік:Ең аз ағып кету ағынының арқасында энергияның жоғалуы азаяды.
• Төмен электромагниттік кедергі:Магнит өрісі ядроның ішінде орналасқан.
• Шағын дизайн:Кіші физикалық өлшемде жоғары индуктивтілік.
• Жақсырақ жылу өнімділігі:Жүктеме кезінде жылуды азайту.
• Күшті магниттік байланыс:Орамдар арасында тиімді энергия алмасу.

Бұл артықшылықтар тороидты индукторларды әсіресе қуат көздерінде, аудио жабдықтарда және өнеркәсіптік электроникада пайдалы етеді.

4. Негізгі материалдар және олардың әсері

Тороидальды индуктордың өнімділігі негізінен оның негізгі материалына байланысты. Әртүрлі материалдар әртүрлі магниттік қасиеттер мен жиілік жауаптарын ұсынады.

5. Нақты дүние қолданбалары

Тороидальды индукторлар тиімділігі мен сенімділігіне байланысты көптеген салаларда кеңінен қолданылады.

• Коммутаторлық қуат көздері (SMPS)
• Аудио күшейткіштер және сигналды сүзгілеу
• Телекоммуникациялық жабдық
• Автокөліктердің электр энергетикалық жүйелері
• Жаңартылатын энергия инверторлары (күн және жел)
• Өнеркәсіптік автоматтандыру жүйелері

Осы қолданбалардың әрқайсысында EMI азайту және энергия тиімділігін арттыру мүмкіндігі жүйенің тұрақтылығы мен өнімділігінде шешуші рөл атқарады.

6. Оң жақ тороидальды индукторды қалай таңдауға болады

Тороидты индукторды дұрыс таңдау электрлік және механикалық параметрлерді мұқият қарастыруды талап етеді.

Негізгі таңдау факторларына мыналар жатады:

• Индуктивтілік мәні:Схема талаптарына сәйкес болуы керек
• Ағымдағы рейтинг:Ең жоғары және үздіксіз токты өңдеу керек
• Негізгі материал:Жиілік пен тиімділік қажеттіліктеріне негізделген
• Тұрақты ток кедергісі:Төмен қарсылық тиімділікті арттырады
• Жұмыс жиілігі:Жүйе дизайнымен сәйкес келуі керек

Оңтайландырылған схема дизайны үшін құрамдастарды таңдау кезінде инженерлер жиі өлшемді, құн мен өнімділікті теңестіреді.

7. Жалпы мәселелер және ақаулықтарды жою

Сенімділігіне қарамастан, тороидальды индукторлар белгілі бір операциялық қиындықтарға тап болуы мүмкін.

• Қанықтығы:Ток негізгі шектен асқанда пайда болады
• Қызып кету:Шамадан тыс ток немесе нашар желдету нәтижесінде пайда болады
• Шу мәселелері:Көбінесе дұрыс орама немесе экрандауға байланысты
• Механикалық кернеу:Орнату кезінде орамдарды зақымдауы мүмкін

Тиісті дизайн және жылуды басқару бұл мәселелерді айтарлықтай азайтады.

8. Тороидальды және басқа индуктор түрлері

9. Инженерлер үшін жобаны қарастыру

Тороидты индукторларды электронды жүйелерге біріктіру кезінде инженерлер бірнеше дизайн аспектілерін ескеруі керек:

• Орамның тығыздығы және оқшаулау сапасы
• Жылулық диссипация жолдары
• Магниттік қанығу шектері
• EMI байланысын азайту үшін ПХД орналасуы
• Механикалық орнатудың тұрақтылығы

Жақсы жобаланған жүйе ұзақ мерзімді сенімділік пен оңтайлы электрлік өнімділікті қамтамасыз етеді.

10. Индукторлық технологияның болашақ тенденциялары

Ықшам, жоғары тиімді электронды жүйелерге деген сұраныс индукторлық технологиядағы инновацияларды ынталандыруды жалғастыруда. Болашақ әзірлемелер мыналарды қамтиды:

• Өте төмен жоғалту өнімділігі үшін жетілдірілген нанокристалды материалдар
• Миниатюрленген жоғары жиілікті тороидальды конструкциялар
• Смарт қуат модульдерімен интеграция
• Жақсартылған термиялық төзімді орам материалдары

Бұл жетістіктер электр мобильділігі, смарт желілер және AI басқаратын өнеркәсіптік жүйелер сияқты жаңа буын қолданбаларына қолдау көрсетеді.

11. Жиі қойылатын сұрақтар

1-сұрақ: Тороидальды индукторларды не тиімдірек етеді?
Олардың тұйық контурлы магниттік конструкциясы ағынның ағуын азайтып, тиімділікті арттырады.

2-сұрақ: Тороидты индукторларды жоғары жиілікті тізбектерде қолдануға бола ма?
Иә, әсіресе феррит немесе нанокристалды ядроларды пайдаланған кезде.

3-сұрақ: Тороидальды индукторлар қымбат па?
Олардың құны негізгі индукторлардан сәл қымбатырақ болуы мүмкін, бірақ жақсы өнімділік пен сенімділікті ұсынады.

4-сұрақ: Тороидты индукторларды қай салалар көбірек пайдаланады?
Электротехника, автомобиль, телекоммуникация және жаңартылатын энергия секторлары.

5-сұрақ: Тороидальды индукторлардағы шуды қалай азайтуға болады?
Дұрыс орау әдістері, экрандау және дұрыс материал таңдау шуды азайтуға көмектеседі.

12. Қорытынды

Тороидты индукторлар заманауи электрониканың маңызды құрамдас бөлігі болып табылады, олар теңдесі жоқ тиімділікті, жинақылықты және электромагниттік өнімділікті ұсынады. Олардың токты тұрақтандыру және кедергілерді азайту қабілеті оларды тұрмыстық электроникадан бастап озық өнеркәсіптік жүйелерге дейін қажет етеді. Олардың құрылымын, жұмыс принциптерін және таңдау критерийлерін түсіну инженерлер мен сатып алушыларға жүйе өнімділігін тиімді оңтайландыруға мүмкіндік береді.

13. Өндіруші туралы ақпарат және байланыс

Дәл инженериямен және қатаң сапаны бақылаумен жасалған жоғары сапалы тороидты индукторлар үшін сенуге болады Jansum Electronics Dongguan Co.,Ltd.

Біз әртүрлі өнеркәсіптік талаптарға, соның ішінде энергетикалық электрониканы, автомобиль жүйелерін және жетілдірілген байланыс құрылғыларын қанағаттандыратын теңшелген магниттік компоненттерді жеткізуге маманданамыз.

Егер сіз сенімді жабдықтауды, техникалық қолдауды немесе реттелетін шешімдерді іздесеңіз, еркін болыңызбізбен хабарласыңыбүгін. Біздің инженерлік топ жобаңызды дизайннан өндіріске дейін қолдауға дайын.
