Күн инверторлық индукторы заманауи PV жүйелеріндегі тиімділікті, тұрақтылықты және қызмет ету мерзімін қалай жақсартады

A солаr инвертор индукторыфотоэлектрлік (PV) инверторлық жүйелердегі ең маңызды магниттік компоненттердің бірі болып табылады. Ол түрлендіру тиімділігіне, гармоникалық бұрмалауға, термиялық өнімділікке және ұзақ мерзімді сенімділікке тікелей әсер етеді. Тиімділік стандарттары барған сайын қатал болатын заманауи жаңартылатын энергия қолданбаларында индуктордың дұрыс дизайнын таңдау жүйенің жалпы өнімділігін айтарлықтай жақсартуға мүмкіндік береді.

Бұл тереңдетілген нұсқаулық күн инверторының индукторларының қалай жұмыс істейтінін, олардың жоғары жиілікті коммутация орталарында неліктен маңызды екенін, материалдар мен дизайн өнімділігіне қалай әсер ететінін және өндірушілердің, мысалы,ЖАСНталап етілетін күн қолданбалары үшін жетілдірілген магниттік шешімдерді жеткізіңіз.

Мазмұны

• 1. Күн инверторының индукторы дегеніміз не?
• 2. Неліктен бұл заманауи PV жүйелерінде маңызды?
• 3. Күн инверторларындағы жұмыс принципі
• 4. Негізгі дизайн параметрлері және техникалық сипаттамалар
• 5. Негізгі материалдар және олардың тиімділікке әсері
• 6. Жылумен басқару және сенімділік
• 7. Теңшеу және қолданба сценарийлері
• 8. Күн инверторының дұрыс индукторын қалай таңдауға болады
• 9. Жалпы қиындықтар мен шешімдер
• 10. Жиі қойылатын сұрақтар

1. Күн инверторының индукторы дегеніміз не?

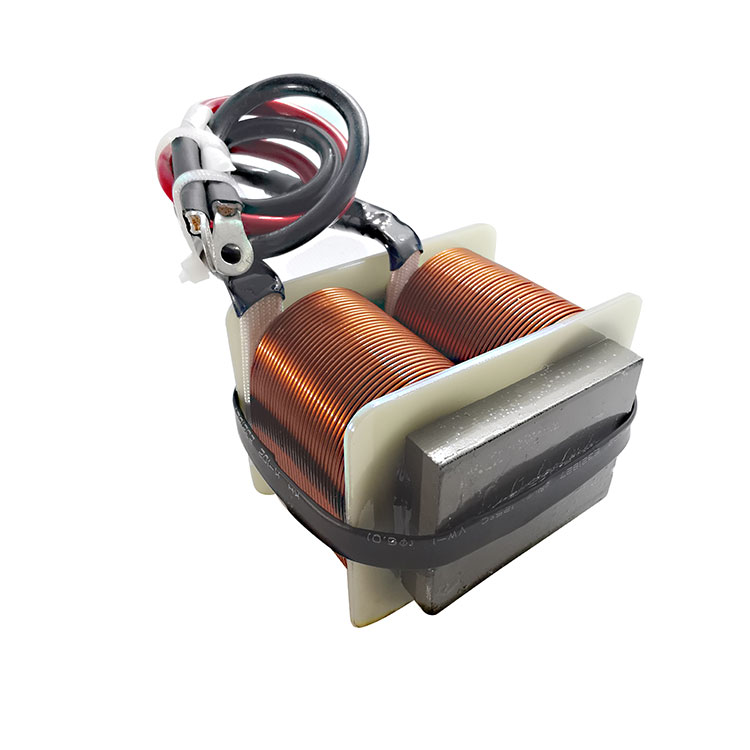

Күн инверторының индукторы - бұл магнит өрісінде электр энергиясын сақтауға және коммутация кезінде басқарылатын түрде босатуға арналған пассивті магниттік компонент. Ол әдетте фотоэлектрлік жүйелердегі DC-DC күшейткіш түрлендіргіштерде және DC-AC инвертор кезеңдерінде қолданылады.

Қарапайым тілмен айтқанда, индуктор ток ағынын тегістейді, толқынды басады және электромагниттік кедергіні (EMI) азайтады. Онсыз күн инверторлары тұрақсыз шығысқа, шамадан тыс гармоникаға және тиімділік жоғалуына ұшырайды.

• Коммутация циклдері кезіндегі энергияны сақтау
• Ағымдағы толқынның азаюы
• Гармоникалық сүзгілеу
• Жақсартылған толқын пішінінің сапасы
• Жақсартылған жүйе тұрақтылығы

2. Неліктен бұл заманауи PV жүйелерінде маңызды?

Күн энергиясы жүйелері айнымалы күн сәулесінің жағдайында жұмыс істейді, яғни кернеу мен ток үздіксіз өзгереді. Инвертор осы айнымалы тұрақты ток қуатын желі стандарттарымен үйлесімді тұрақты айнымалы ток шығысына түрлендіруі керек.

Күн инверторының индукторы маңызды рөл атқарады:

1. Төмен тұрақты кернеуді қажетті шина деңгейіне дейін арттыру
2. Үздіксіз ток режимін сақтау (CCM)
3. Тордың гармоникалық ережелеріне сәйкес келу
4. Компоненттердің ұзақ мерзімді сенімділігін қамтамасыз ету

Жаһандық жаңартылатын қуат көздерін қабылдау ұлғайған сайын, жоғары тиімді магниттік құрамдас бөліктер енді міндетті емес — олар бәсекеге қабілетті күн инверторының дизайны үшін міндетті болып табылады.

3. Күн инверторларындағы жұмыс принципі

Әдеттегі PV инвертор топологиясында индуктор жоғары жиілікті коммутациялық тізбектерде жұмыс істейді. Қуат қосқышы ҚОСУ кезінде энергия магниттік ядрода сақталады. Коммутатор ӨШІРІЛгенде, сақталған энергия жүктемеге ауысады.

Энергияны сақтау формуласы:

E = 1/2 × L × I²

Қайда:

• L = Индуктивтілік
• I = ағымдағы

Бұл циклдік сақтау және босату процесі тұрақты тұрақты айнымалы токты тиімді түрлендіру үшін негізгі болып табылатын кернеуді реттеуге және толқынды басуға мүмкіндік береді.

4. Негізгі дизайн параметрлері және техникалық сипаттамалар

5. Негізгі материалдар және олардың тиімділікке әсері

Негізгі материалды таңдау күн инверторының индукторларының өнімділігіне тікелей әсер етеді.

Феррит өзегі

• Жоғары жиілікте төменгі ядро ​​жоғалту
• Ықшам инвертор конструкциялары үшін өте қолайлы

Ұнтақталған темір өзегі

• Жоғары қанығу ағынының тығыздығы
• Жоғары ток қолданбалары үшін қолайлы

Нанокристалдық ядро

• Ультра төмен ядро ​​жоғалту
• Жоғары өткізгіштік
• Тамаша термиялық тұрақтылық

Жетілдірілген өндірушілер ұнайдыЖАСНинвертордың тиімділігін 98%-дан жоғары арттыра отырып, мыс пен негізгі жоғалтуларды азайту үшін оңтайландырылған магниттік дизайнға назар аударыңыз.

6. Жылумен басқару және сенімділік

Күн инверторлары көбінесе қатал сыртқы ортада жұмыс істейді. Жоғары температура оқшаулаудың бұзылуын жылдамдатады және қызмет ету мерзімін қысқартады.

Тиімді термиялық стратегияларға мыналар жатады:

• Төмен тұрақты ток орамасының дизайны
• Жоғары температуралық оқшаулағыш материалдар
• Оңтайландырылған негізгі геометрия
• Ылғалдан қорғау үшін инкапсуляция

Тиісті жылу дизайны PV модульдерінің қызмет ету мерзіміне сәйкес келетін 10-20 жыл жұмыс сенімділігін қамтамасыз етеді.

7. Теңшеу және қолданба сценарийлері

Күн индукторлары келесі жағдайларда қолданылады:

• Тұрғын үй төбесіндегі инверторлар
• Коммерциялық тізбекті инверторлар
• Коммуналдық масштабтағы орталық инверторлар
• Гибридті энергия сақтау жүйелері
• Тордан тыс күн жүйелері

Теңшеу опциялары мыналарды қамтуы мүмкін:

• Арнайы индуктивтілік мәндері
• Арнайы негізгі материалдар
• Токтың жоғары орамасының құрылымдары
• Шағын механикалық өлшемдер

8. Күн инверторының дұрыс индукторын қалай таңдауға болады

Қадамдық таңдау нұсқаулығы:

1. Жұмыс жиілігін анықтаңыз
2. Қажетті индуктивтілікті есептеңіз
3. Максималды ток пен толқынға төзімділікті анықтаңыз
4. Жылулық жағдайларды бағалау
5. Қанықтылық шегін тексеріңіз
6. EMI стандарттарына сәйкестігін тексеріңіз

Тәжірибелі магниттік шешім провайдерлерімен жұмыс жасау дизайнның оңтайлы интеграциясын қамтамасыз етеді.

9. Жалпы қиындықтар мен шешімдер

10. Жиі қойылатын сұрақтар

1-сұрақ: Индуктор қанықса не болады?

Қаныққандық индуктивтіліктің күрт төмендеуіне әкеліп соғады, бұл токтың жоғарылауына, қызып кетуге және ықтимал түрлендіргіштің істен шығуына әкеледі.

2-сұрақ: Күн инверторы қолданбалары үшін стандартты индукторды пайдалана аламын ба?

Ұсынылмайды. Күн инверторының индукторлары жоғары ток, жоғары жиілік және қатал орталарды өңдеуі керек.

3-сұрақ: Индуктивтілік мәні толқындарға қалай әсер етеді?

Жоғары индуктивтілік толқындық токты азайтады, бірақ көлемі мен құнын арттырады. Оңтайлы теңгерім қажет.

4-сұрақ: Тиімділіктің әдеттегі әсері қандай?

Тиісті магниттік дизайн инвертордың жалпы тиімділігін 1–3%-ға арттырады, бұл пайдалылық ауқымында маңызды.

Қорытынды

Күн инверторының индукторы пассивті құрамдас бөліктен әлдеқайда көп - бұл заманауи фотоэлектрлік жүйелердегі өнімділікті анықтайтын элемент. Тиімділік пен толқынды басудан термиялық сенімділік пен тордың сәйкестігіне дейін оның дизайны жүйенің сәттілігіне тікелей әсер етеді.

сияқты тәжірибелі өндірушілермен серіктестікЖАСНдәл инженерияны, оңтайландырылған магниттік материалдарды және инвертор талаптарына бейімделген теңшелген шешімдерді қамтамасыз етеді.

Егер сіз келесі ұрпақ күн инверторларын жобалап жатсаңыз және өнімділігі жоғары магниттік компоненттер қажет болса,бізбен хабарласыңыбүгін жоба талаптарын талқылау және жетілдірілген күн инверторлық индукторлары жүйеңіздің өнімділігін қалай арттыра алатынын білу үшін.
